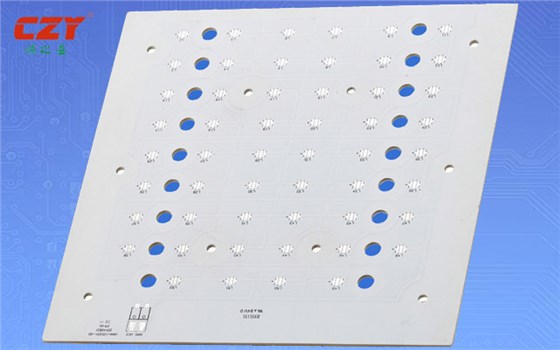

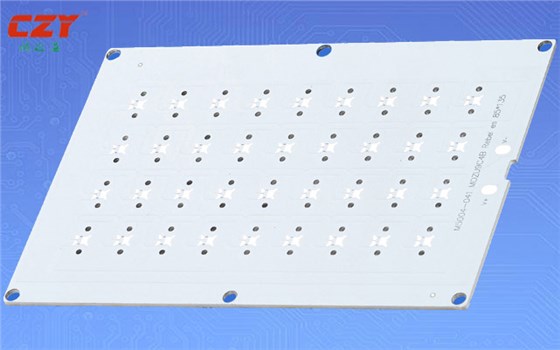

LED運用的散熱疑問是LED廠家最頭痛的疑問。散熱LED鋁基板是一種供給熱傳導的前言，LED→散熱基板→散熱模塊，它可以添加LED底部面積，添加散熱面積，主要由銅箔電路/陶瓷粉末+高分子/鋁基板組成。散熱基板于LED工業運用中具有高導熱率、安全性、環保性等功能。下面誠之益電路有限公司給您介紹選用鋁資料的LED鋁基板，由于鋁的導熱系數高，散熱好，可以有用的將內部熱量導出。LED鋁基板是一種共同的金屬基覆銅板，具有杰出的導熱性、電氣絕緣功能和機械加工功能。設計時也要盡量將PCB接近鋁底座，然后削減灌封膠有些發生的熱阻。

電路層（即銅箔）通常通過蝕刻構成印刷電路，使元件的各個部件相互連接，通常情況下，電路層需求具有很大的載流才能，然后應運用較厚的銅箔，厚度通常35μm~280μm；導熱絕緣層是LED鋁基板核心技能之地點，它通常是由特種陶瓷填充的特別的聚合物構成，熱阻小，粘彈功能優秀，具有抗熱老化的才能，可以接受機械及熱應力。

高功能LED鋁基板的導熱絕緣層正是運用了此種技能，使其具有極為優秀的導熱功能和高強度的電氣絕緣功能；金屬底層是LED鋁基板的支撐構件，需求具有高導熱性，通常是鋁板，也可運用銅板（其間銅板可以供給非常好的導熱性），合適于鉆孔、沖剪及切開等慣例機械加工。PCB資料比較有著其他資料不行比較的長處。合適功率元件外表貼裝SMT公藝。無需散熱器，體積大大減小、散熱作用極好，杰出的絕緣功能和機械功能。
